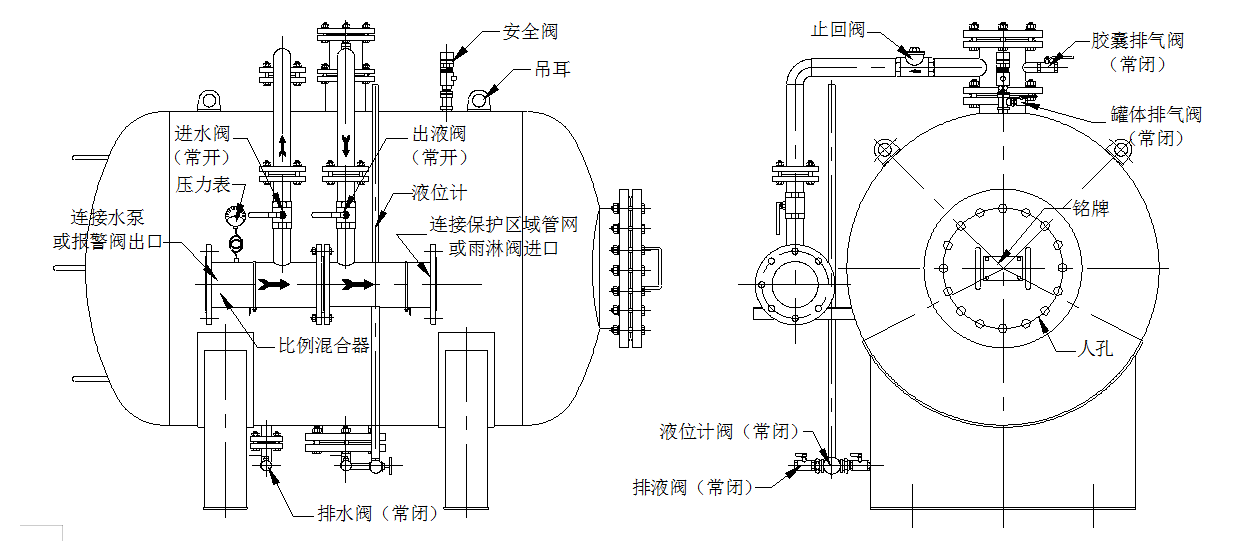

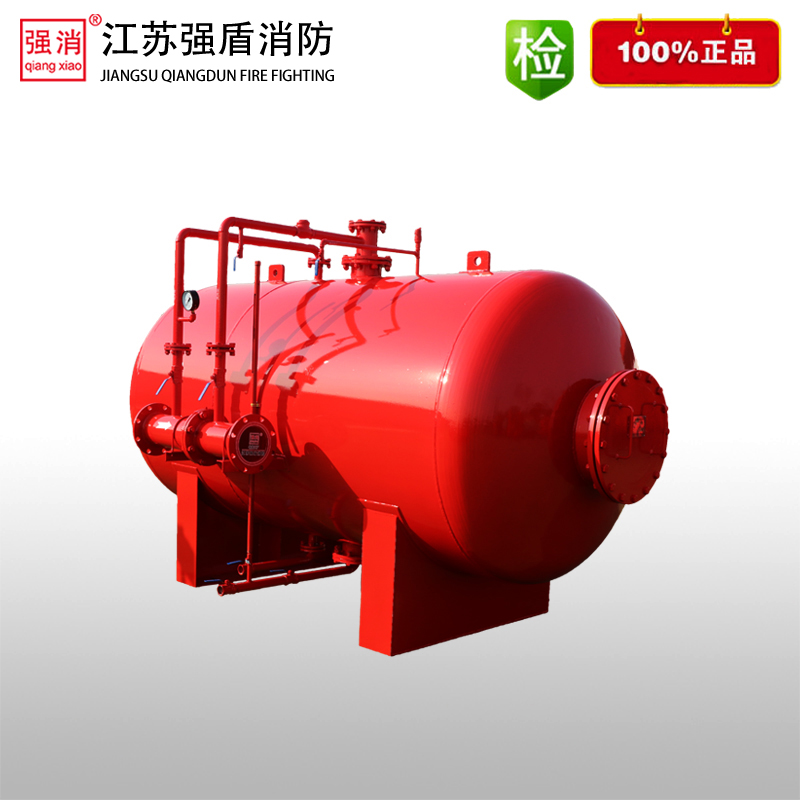

臥式消防泡沫罐是由泵供給壓力水，將泡沫液按一定比例置換出來后與壓力水混合成泡沫混合液，由于膠囊將泡沫液與水隔開，泡沫液一次沒有用完，下次可以繼續使用且混合精度仍然穩定、可靠，當壓力水經過比例混合器時，一部分壓力水（3%~6%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%~94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫達成滅火目的。
注明：
1.比例混合器水流方向可根據用戶設計需要做調整，須提前聲明；
2.罐體尺寸亦可根據用戶現場做適當調整，須提前聲明；
3.罐體容積大小不同，放水、排氣位置會與圖示有出入，以實物為準。
